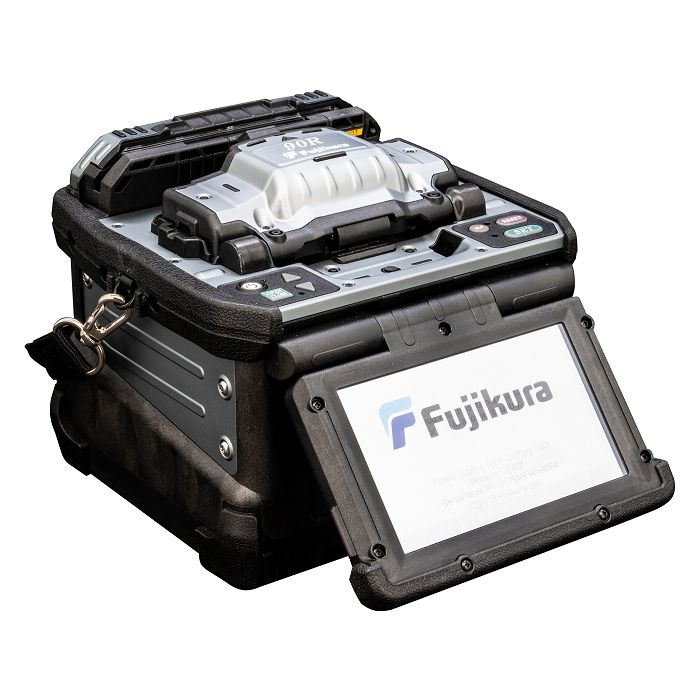

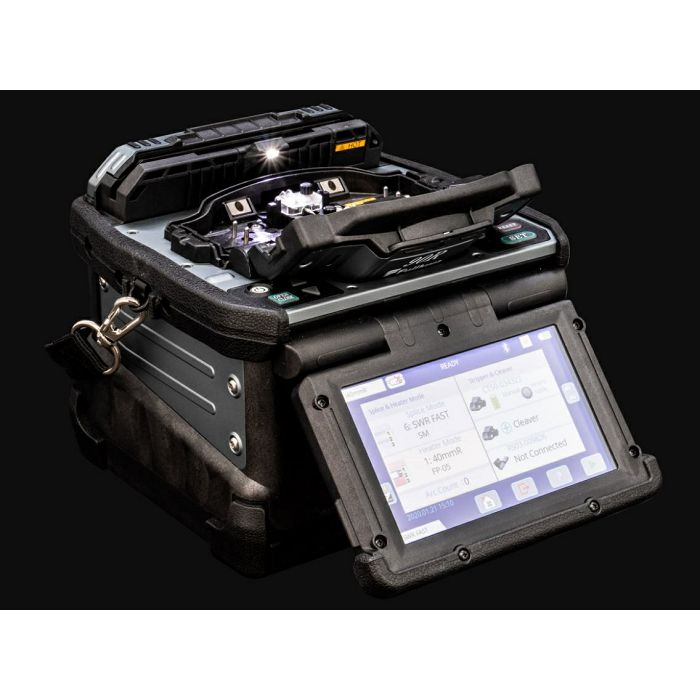

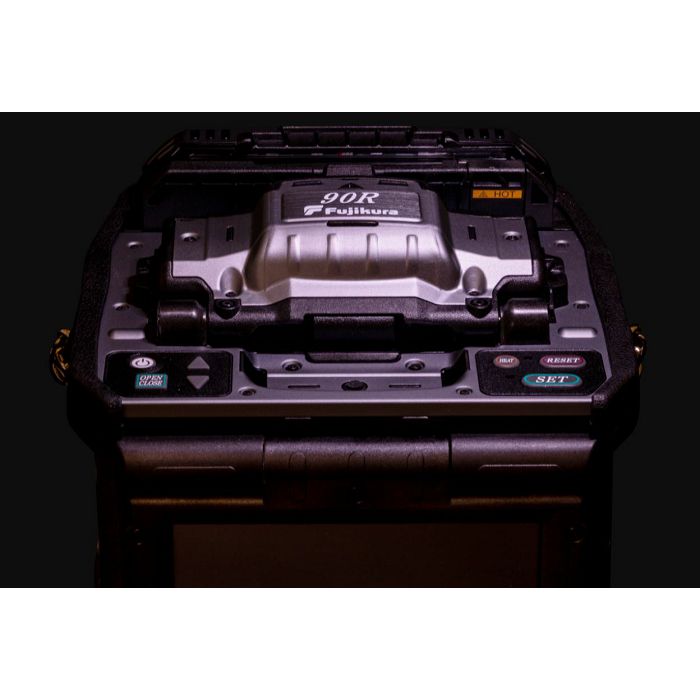

90R Fusion Splicer
Splicer 90R + je standardni fuzijski spajač za spajanje ribbon niti (do 12 niti, ali može spajati i pojedinačne niti) koji pokriva različite
potrebe s nizom inovativnih značajki, kao što su automatizirani vjetrobran/grijač zaštitnih cjevčica.
Spajanje traje 11 sekundi, a 18 sekundi grijanje zaštitnih cjevčica.
Robusno tijelo, poboljšani zaštitni kofer te funkcija Bluetooth bežične komunikacije samo su dio značajki koje pridonose učinkovitosti spajanja.
KARAKTERISTIKE / ZNAČAJKE
• Spajanje 11sec. / Vrijeme grijanja zaštitnih cjevčica 18sec.
• Minimalni ručni rad. Cjelokupni ciklus spajanja u 4 koraka (umjesto 9).
• Višenamjenski zaštitni kofer za nošenje s integriranom radnom policom.
• Klizni ispravljač
• Apsolutna robusnost
• Bluetooth veza sa sjekačem i termostriperom
VARIJACIJE PROIZVODA
ZNAČAJKE
Karakteristike oštrice

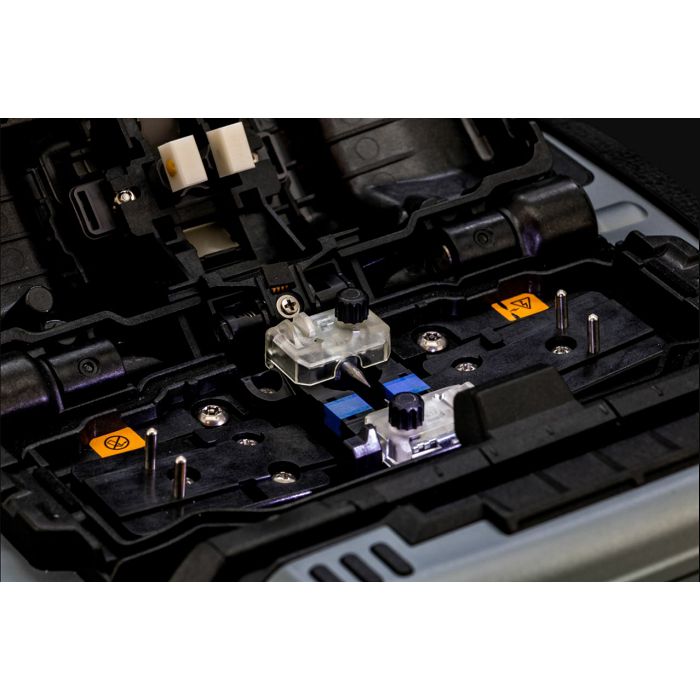

1. Zamjenjivi 200µm/250µm razmak V-utora
Splicer 90R ima lako zamjenjiv sustav V-utora, koji omogućuje brzo postavljanje i uklanjanje V-utora.
Gotovo svi ribbon (trakasti) kabeli koji su već instalirani sadrže ribone s vlaknima koja imaju prevlaku od 250 µm, a time i razmak između vlakana od 250 µm.
Ali s povećanjem gustoće kabela, kabelske instalacije s 200 µm obloženim vlaknima na razmaku od 200 µm se povećavaju.
Sa 90R mogu se spajati različite vrste (i kombinacije) ribon vlakana mijenjajući razmak V-utora između 200 µm i 250 µm prema vrsti optičkog vlakna koje se spaja.
2. Minimiziranje zastoja na terenu
Nakupljanje prašine i otopljenog stakla na V-utoru neki su od uzroka velikog gubitka spoja tijekom fuzijskog spajanja.
90R uključuje rezervni set V-utora za 12 niti s instaliranim elektrodama kao dio standardnog paketa.
Ovi rezervni V-utori su zamjenjivi na terenu, tako da je vrijeme zastoja korisnika minimizirano.
Elektrode su prethodno stabilizirane, tako da stabilizacija elektroda nije potrebna.
3. Univerzalni držač (holder) vlakana
Držač vlakana FH-70-12 kompatibilan je s mnogim tipovima 12-nitnih ribona, kao što riboni debljine 0,3 mm ili 0,4 mm i 200 µm ili 250 µm Spider Web Ribbon (SWR).
V-utori s razmakom od 250 µm u FH-70-12 holderu pojednostavljuju SWR punjenje i pripremu ribona.
4. Držač vlakana za konverziju nagiba
Držač vlakana za konverziju nagiba ribona, FH-70-12PC, omogućuje promjenu visine pojedinačnih vlakana obloženih 200 µm s razmaka od 200 µm na 250 µm.
Također omogućuje da se mnogi riboni s razmakom od 200 µm pretvore u razmak od 250 µm kako bi se mogle umetnuti u standardni 90R 250 µm V-utor.
5. Alat za ribone
RT-02 je alat koji omogućuje brzo i jednostavno spajanje 12 pojedinačnih vlakana u privremeni ribon koji se može spojiti pomoću 90R.
Nije potrebno ljepilo pri korištenju ovog alata jer se raspoređena vlakna odmah stavljaju u držač vlakana.
Alat RT-02 ne zahtijeva od korisnika da postavlja vlakna u slijed kodova boja, što je neophodno s drugim alatima za raspored niti.
Korisnik može nasumično odabrati bilo koje vlakno i smjestiti ga u ispravan utor prema oznakama boje na alatu.
Alat RS-02 je primjenjiv za vlakna s oblogom od 200 µm i 250 µm.
Koristi se i za spajanje vlakana od 200 µm u ribon s razmakom od 250 µm pomoću držača vlakana FH-70-12PC
ili razmaka od 200 µm koristeći držač vlakana “Red Label” FH-70-12-200 (razmak od 200 µm).
6. Dodatna oprema 90R12 omogućuje spajanje bilo koje kombinacije ribona od 250um i 200um
Izvrsna operativnost

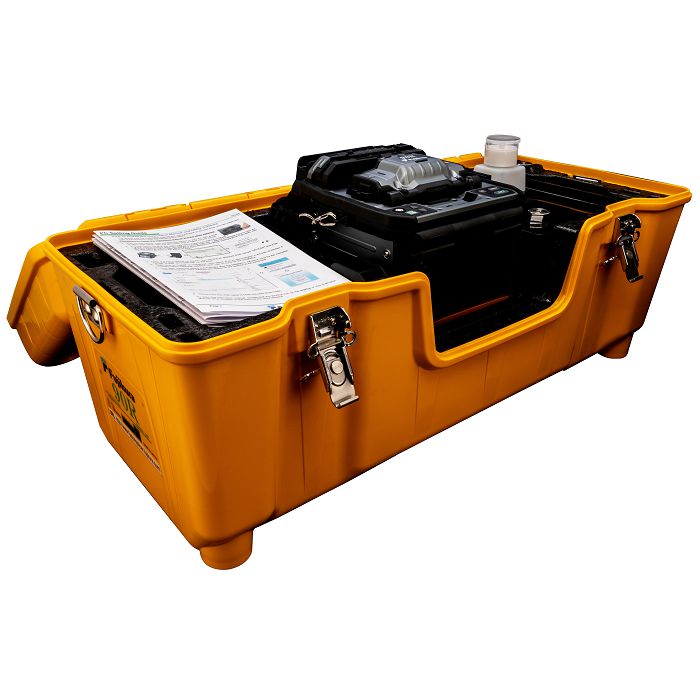

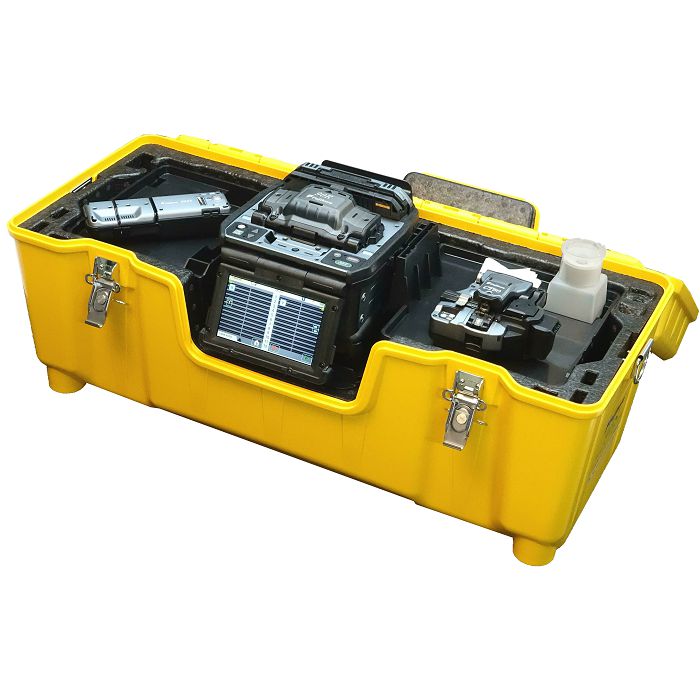

1. Zaštitni kovčeg za nošenje
Postoji više načina za korištenje zaštitnog kovčega ribbon splicera 90R.
90R je spreman za korištenje samo otvaranjem kovčega, ali je moguće koristiti 90R na vrhu kovčega ili samo s radnom policom, ovisno o radnom okruženju.

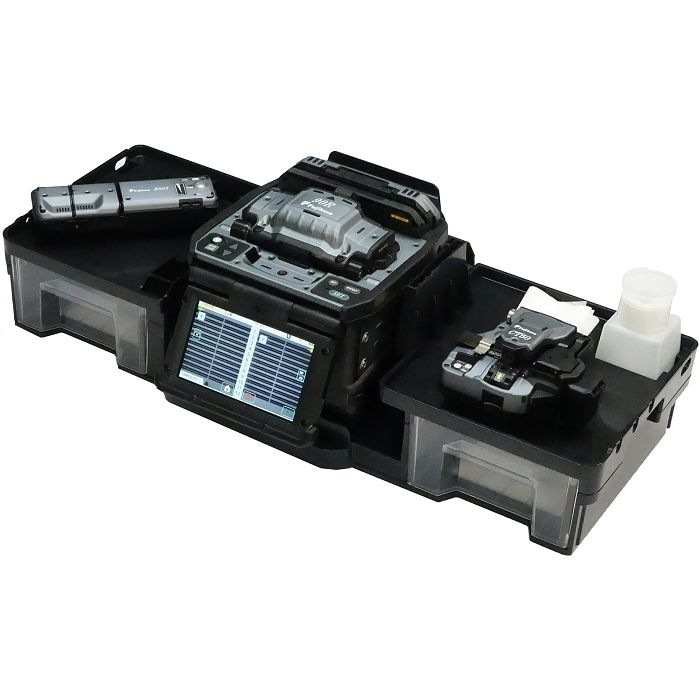

2. Radna polica
Radni polica ima mnogo funkcija. Postoje dvije ladice za pohranu koje su dovoljno velike za spremanje alata ili baterija.
Također, radna polica se može podijeliti na dva dijela, tako da se može konfigurirati da odgovara vašem radnom prostoru.
Active Fusion Control Technology
Splicer 90R koristi TEHNOLOGIJU AKTIVNE FUZIJSKE KONTROLE koja ima dvije ključne komponente.
Ova funkcija omogućuje stabilno fuzijsko spajanje sa širokim spektrom optičkih vlakana i terenskim uvjetima.
1. Aktivna kontrola spajanja u stvarnom vremenu

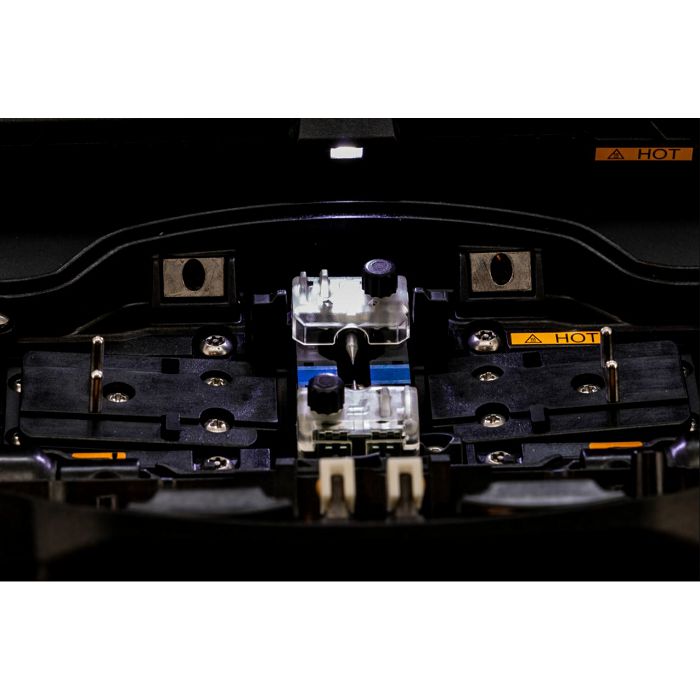

Splicer 90R koristi širok razmak između elektroda i jednoliko zagrijava vlakna ribona.
Koristi kontrolu snage fuzije u stvarnom vremenu analizom intenziteta osvjetljenja vlakna tijekom izboja luka spajanja.
Zbog toga može spojiti vlakno odgovarajućim parametrima fuzije.
Splicer 90R nema aktivne mehanizme poravnanja jezgre, međutim, tijekom fuzije, učinci površinske napetosti vlakana minimiziraju prethodne pomake.
2. Aktivna kontrola fuzije pomoću V-utora i broja vlakana
90R automatski određuje odgovarajuće parametre spajanja prema broju vlakana ribona i instaliranom razmaku V-utora.
Active Blade Management Technology
1. Aktivna rotacija oštrice pomoću motora

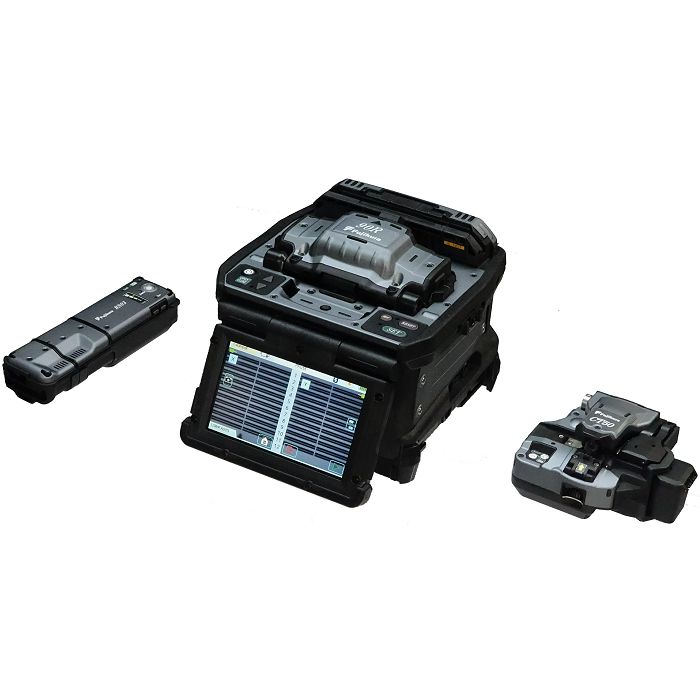

Splicer 90R i sjekač CT50 koriste Bluetooth bežičnu podatkovnu vezu.
Ova mogućnost omogućuje automatsku rotaciju oštrice sjekača kada 90R ocijeni da je oštrica istrošena.
Splicer 90R se može spojiti na dva CT50 sjekača istovremeno.
2. Aktivno upravljanje životnim vijekom oštrice

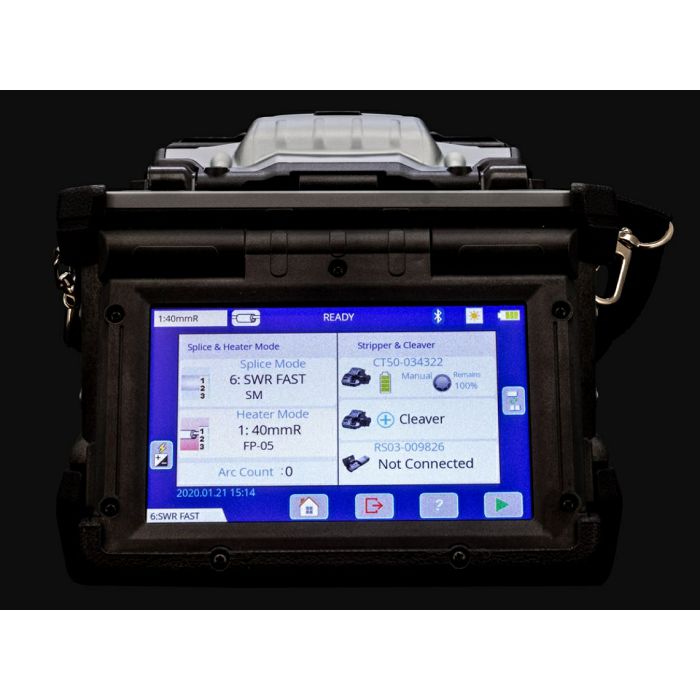

Splicer 90R prikazuje preostali vijek trajanja oštrice i obavještava korisnika kada je
potrebna promjena visine oštrice, promjena položaja ili nova oštrica.
3. Kontrola uvjeta stripanja
Kada korisnik promijeni način spajanja, npr. iz načina spajanja ribona s 12 vlakana na način spajanja SWR vlakana,
bežična naredba iz splicera automatski mijenja temperaturu i vrijeme grijanja RS03 uređaja za termostripanje ribona.
