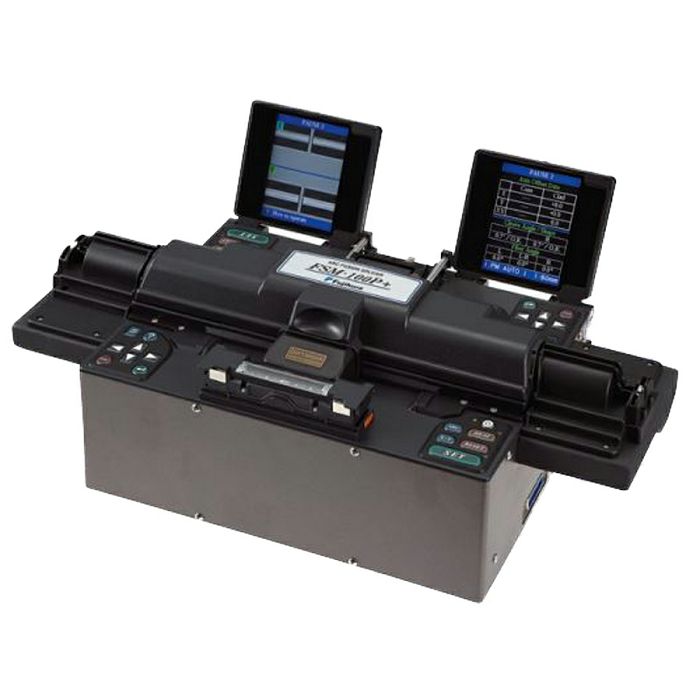

ARCMaster FSM-100M+ i FSM-100P+ spliceri
Fujikurini novi specijalni uređaji za spajanje FSM-100M+ i FSM-100P+ mogu spajati različite vrste specijalnih vlakana,
kao što su fotonska kristalna vlakna (PCF), rupičasta vlakna i X-LDF (Extra Large Diameter Fibers) do 1200 mikrona zahvaljujući patentiranom
'Split V-groove' sustavu stezanja vlakana. FSM-100P+ može poravnati vlakna za održavanje polarizacije (PM) korištenjem Interrealtion Profile Alignment 2 (IPA2) i End view sustava.
Serija Fujikura FSM-100 postavlja standard za spajanje fuzijom s mnoštvom novih značajki dizajniranih da olakšaju spajanje.
Dvostruki LCD monitori pružaju poboljšane podatke i grafičke informacije koje korisnik može odabrati tijekom svake faze procesa spajanja.
Jedinice su dizajnirane prema potrebama proizvodnje, te su prikladne za najpopularnije proizvodne radne stanice.
Odrezani krajevi optičkog vlakna mogu se promatrati u aksijalnom smjeru pomoću zrcala koje usmjerava sliku kraja vlakna u sustav kamere.
To omogućuje precizno poravnavanje jedinstveno strukturiranih vlakana, kao što su PM vlakna, višejezgrena ili ne-kružna vlakna.
Vlakna velikog promjera do 1200 mikrona mogu se spojiti s elektrodama hlađene zrakom koje osciliraju gore/dolje tijekom spajanja.
FSM-100M+ i FSM-100P+ imaju dvije tehnike pozicioniranja elektroda kako bi pružile neviđenu svestranost za svako specijalno vlakno.
Posebna tehnologija kalibracije luka olakšava jednostavan prijenos vrhunskih aplikacija za spajanje proizašlih iz R&D u proizvodnju
osiguravajući dosljedne performanse i u potpunosti iskorištavajući mogućnosti 'Plasma-zone'.
S novom tehnologijom snimanja vlakana, Interrelation Profile Alignment 2 (IPA2), mogućnosti poravnanja i spajanja su moguće s gotovo bilo kojom vrstom PM vlakana.
Aplikacija dužeg sužavanja vlakana je moguća s Fujikurinom tehnologijom Sweep Arc.
Uključujući tehnologije CSI (Cold Splice Image) i WSI (Warm Splice Image), sustav optičke analize pruža niz naprednih značajki uključujući poboljšane mogućnosti procjene gubitaka,
performanse slike vlakana s oba LDF, malim ili toplinski osjetljivim vlaknima.
Korisnici mogu programirati operacije obrade stakla u više koraka koje uključuju operacije bez spajanja kao što su generiranje sužavanja ili kuglastih leća.
Fujikura FSM-100P+ specijalni uređaj za spajanje vlakana sada uključuje novu metodu promatranja za rotacijsko poravnanje vlakana.
IPA2 pruža poboljšanu tehniku poravnanja za oblikovana i višežilna vlakna.
Ovo je dodatak prethodno postojećim mogućnostima poravnanja FSM100P+.
Idealno za zrakoplovstvo i obranu, proizvodnju optičkih komponenti i opreme, medicinsku industriju, industriju nafte i plina
KARAKTERISTIKE
• Sustav za promatranje vlakana s pogledom na kraj
• X-LDF (vlakna ekstra velikog promjera) spajanje
• Patentirani "Split V-groove" sustav stezanja
• Optimalno pozicioniranje vlakana "Plasma Zone" za specijalna vlakna
• Mogućnost spajanja kratko odrezanih niti (3 mm).
• Posebna funkcija kalibracije luka za primjenu vlakana velikog promjera
• Dvostruke metode procjene gubitka spajanja koje analiziraju sliku toplog spoja (WSI) i sliku hladnog spoja (CSI)
• Unaprijeđeni sweep arc, maksimalno 18 mm
• Mogućnost Internet ažuriranja firmvera
• Ekološki prihvatljiva dizajnirana proizvodnja
• Položaj držača vlakana je nula stupnjeva za spajanje LDF-a
• Funkcija učenja profila vlakana
• Dual PM metoda poravnanja (samo FSM-100P+)
• IPA2 - pruža poboljšanu tehniku poravnanja za oblikovana i višežilna vlakna (samo FSM-100P+)
