CCTS-03 ispitna komunikacijska slušalica
Ispitna komunikacijska slušalica CCTS-03 omogućuje instalaterima komunikaciju nepovezanim (mrtvim) linijama.
U novo položenim i spojenim kabelima velikog kapaciteta prije zatvaranja spojnice potrebno je provjeriti pojedinačne žice.
Pomoću CCTS-03 moguće je brzo i jednostavno provjeriti pojedinačne žice na neprekidnost, izmjeničnost, kontakt i uzemljenje zbog stabilne glasovne veze.
Mikroprocesorsko kontrolirano podešavanje može razlikovati A- i B-žicu čak i na zauzetim linijama s malom impedancijom (120 ohma).
Linije ne moraju biti odvojene na MDF-u, tako da se može uštedjeti puno vremena.
• Lagan i praktičan ispitni uređaj
• Važan kod postavki, praćenja kvarova i održavanja
• Mikroprocesor za podešavanje na “živim” linijama
• Korisno i na napajanim telekom linijama
• Zaštita od prenapona
• Otpor linije do 2000 Ohm
CCTS-03 ispitna komunikacijska slušalica koristi se u kompletu od dva.
Dva (ili više) tehničara mogu postaviti komunikacijski put preko mrtvih linija do 3000 Ohma ili više.
Budite oprezni - samo na mrtvim telefonskim linijama moguće je postaviti komunikaciju.
Nemojte uređaje koristiti na linijama pod naponom.
Nakon nove instalacije kabela ili nakon popravka, kabel se mora ispitati na uobičajene moguće kabelske greške poput pogrešno raspoređenih konfiguracija, obrnutih parica, prekoračenja, prekida i drugih smetnji.
Ovi testovi su brzi i jednostavni s CCTS-03.

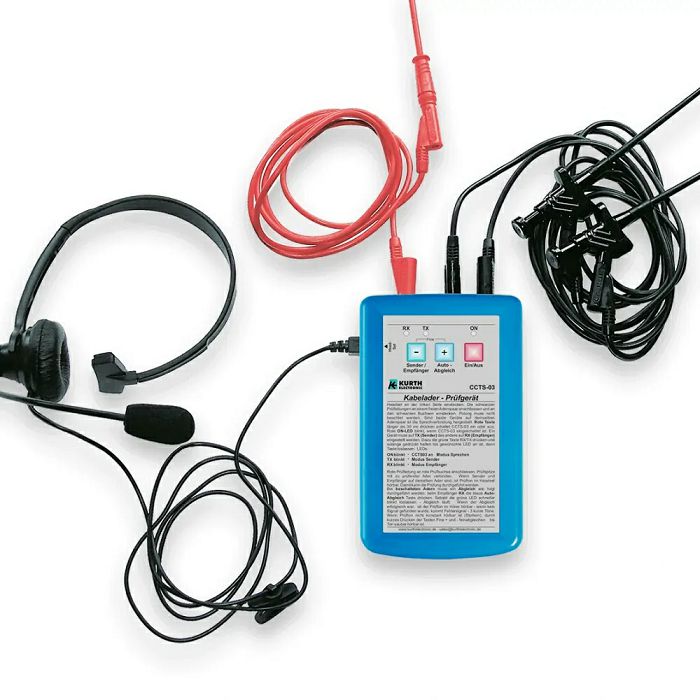

Da biste uspostavili glasovnu komunikaciju preko mrtve parice, priključite slušalice u utičnicu na lijevoj strani.
Uključite CCTS-03. Crvena LED lampica znači da je jedinica uključena.
Spojite crne priključne kabele na praznu paricu kabela. Ne postoji nikakav posebni polaritet. Ako su obje jedinice povezane s istom paricom, uspostavlja se glasovna komunikacija.
Za ispitivanje žica, jedna jedinica mora biti u RX, a druga u TX-modu.
Ispitni ton čuje se u obje slušalice kada je crveni ispitni kabel u dodiru s istim ispitivanim vodičem.
Ako je na liniji usluga poput xDSL ili ISDN, nemoguće je pronaći jednu žicu TIP (A) ili RING (B).
To je zato što je impedancija između žica parice vrlo mala (tj. 120 Ohma).
CCTS02 Mikroprocesorska tehnologija podešava jedinicu na otpor jedne žice.
Nakon toga je moguće pronaći žicu s malom razlikom otpora na odgovarajućoj parici.
To štedi vrijeme - nema potrebe za otvaranjem linije na MDF-u.

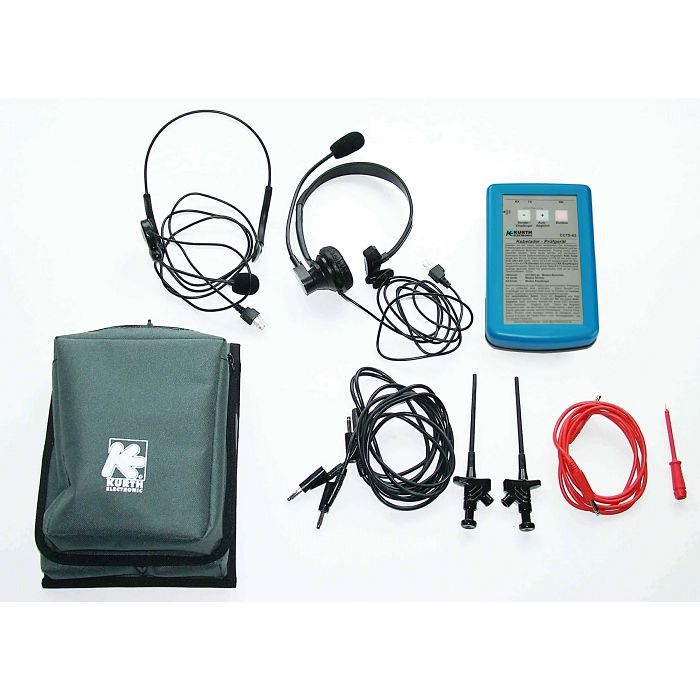

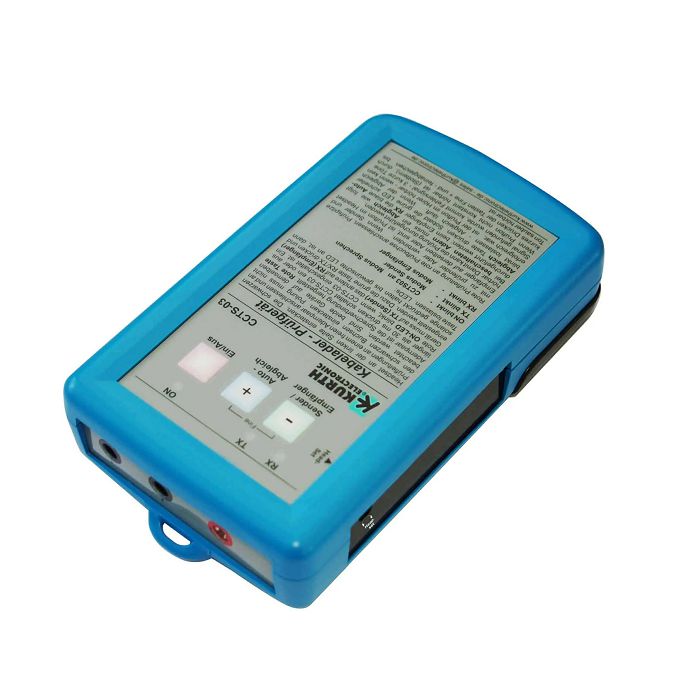

Elektronički sklopovi zaštićeni su čvrstim kućištem izrađenim od ABS-a dok se uređaji spremaju u otpornu zaštitnu torbicu.
Odjeljak za bateriju odvojen je i zatvoren vijcima. CCTS02 koristi standardnu alkalnu bateriju od 9 V.
CCTS-03 dolazi s čvrstim ispitnim kabelima s 4 mm banana konektorima, čvrstim štipaljkama i ispitnim vrhom.
U kompletu su lagane slušalice s kompenzacijom buke.
Napomena: Za provođenje testa potrebna su vam najmanje dva CCTS-03!
