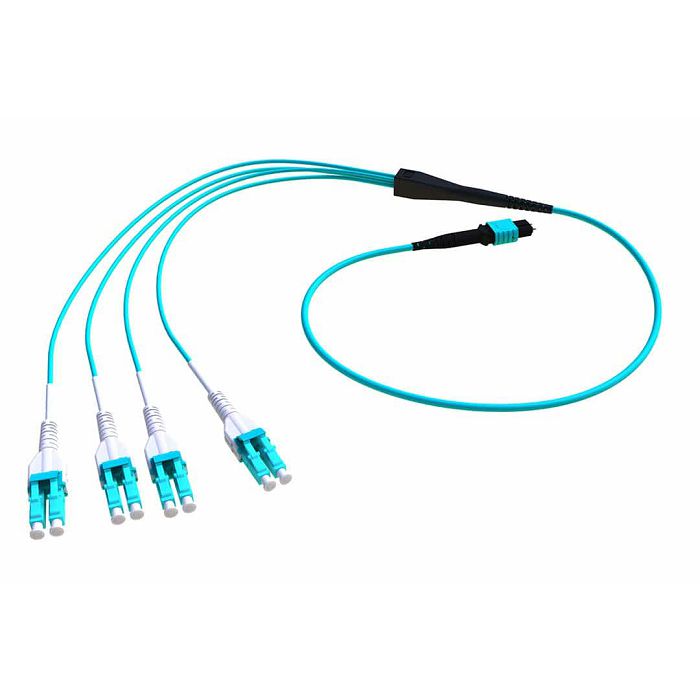

MPO / LC sklop BASE-8
Pregled proizvoda
40G paralelni optički primopredajnici (40GBASE-SR4) podržavaju 4x10G modove, čineći novu paralelnu optičku aktivnu opremu kompatibilnom s postojećim 10G primopredajnicima.
MPO QSFP+ / SFP+ fanout sklopovi pružaju veze između jednog QSFP+ (40G primopredajnika s MPO sučeljem) i 4 x SFP+ (10G primopredajnika s LC(DX) sučeljem).
Paralelna optika 40GBASE-SR4 koristi 8 od 12 vlakana MPO sučelja, odašiljajući 4 x duplex (DX) kanala (4 x prijenos i 4 x prijem).
QSFP+ / SFP+ fanout je 8 x vlakana MPO na LC (DX) ojačani razvodnik.
Sklop koristi minijaturnu verziju breakout modula čime se štedi prostor za upravljanje vlaknima i osigurava siguran prolaz između kabela.
Značajke
• Novi minijaturni prekidni modul štedi prostor unutar kabelskog područja dok istovremeno pruža robustan i siguran prijelaz između kabela.
• Ženski MPO konektori za izravno spajanje na QSFP+ primopredajnik
• 4 x 2 mm kabeli (dostupna verzija Uniboot DX) poboljšavaju rack patching management
• Verzije vlakana OM3, OM4, G.657A1 i G.657A2
• 3 mm OD Patch / 4,5 mm OD Trunk MicroCable verzije
• LSZH, OFNP i OFNR tipovi kabelskog omotača
• Standardne boje jakne: OM3 i OM4 Aqua, G.657A1 ili G.657A2 žuta
• Tvornički napravljeno i testirano
• Optimizirana izvedba – premium MPO, diskretni LC premium konektori i OM4 vlakna za niske gubitke umetanja u ograničenom proračunu gubitaka, mrežnim okruženjima velike brzine
• Brza implementacija – tvornički završen modularni sustav štedi vrijeme instalacije i rekonfiguracije tijekom premještanja, dodavanja i promjena
• 100% ispitano – kombinacija visokokvalitetnih komponenti i kontrole kvalitete proizvodnje jamči da proizvod radi prema najvišim standardima
Aplikacije
• Data centri
• Paralelna optika
• Storage Area Networks (SAN)
• 40GBASE-SR4 / 4x10GBASE-SR linkovi
Tehnički podaci
Izvedba konektora
Kabelska izvedba
Tehnički crteži
Tipična aplikacija
Informacije o naručivanju
Podaci o naslijeđenoj narudžbi (Legacy Ordering information)
Primjer
