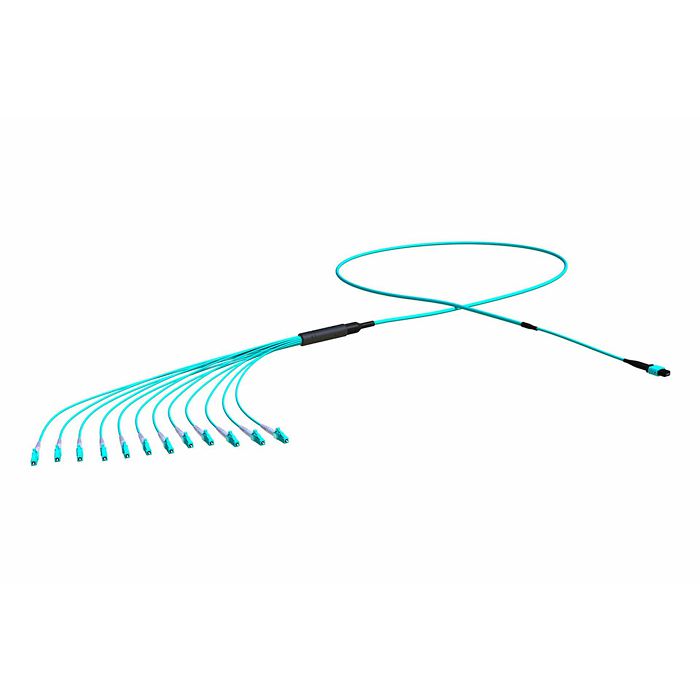

MPO MicroCable Fan-Out sklop
Pregled proizvoda
MPO Fan-Out sklopovi sučeljavaju MPO s više vlakana s diskretnim konektorima s jednim vlaknom (LC/SC).
Sklopovi se obično koriste za izravno međusobno povezivanje MPO kazeta, panela ili sklopova backbone trunk-a s portovima aktivne opreme,
čime se štedi skupi prostor u regalu podatkovnog centra i olakšava upravljanje vlaknima.
Zamjena tradicionalnih MPO modula Fan-Out sklopovi smanjuju količinu međusobnog povezivanja poboljšavajući ekonomičnost proračuna.
MPO MicroCable Fan-Out sklopovi nude se u svim vrstama vlakana i različitim brojevima jezgri (od 12 do 144 x vlakana) koristeći kompaktnu i robusnu strukturu MicroCablea.
Kompaktni kabel optimizira korištenje kabelske staze i poboljšava protok zraka.
AFL® dizajn Breakout Modula pruža robustan, siguran i zaštićen prijelaz između kabela i diskretnih konektora.
MPO Fan-Outi izrađeni su od najkvalitetnijih komponenti.
Niski gubici Premium MPO i LC završeci se isporučuju s niskim gubicima za zahtjevne proračune i kritične aplikacije.
Značajke
• OS1/OS2 G.657A1, OM3, OM4
• 12 x Fiber Ferrule MPO konektor ženski (Un-pinned) ili muški (Pinned)
• 12 x Žični jednoslojni MicroCable 3 mm OD Patch/ dvostruki omotač MicroCable 4,5 mm OD Trunk verzija
• Dostupne verzije MicroCable s više podjedinica 24, 48, 72, 96, 144 jezgre
• Odabir tipova kabelskog omotača LSZH, OFNP, OFNR
• Simplex i Duplex LC tails generičke opcije
• Optimizirana izvedba: Premium MPO s niskim gubicima, diskretni Premium (LC, SC) konektori i OM4 vlakna osiguravaju niske gubitke umetanja u okruženju visoke brzine mreže s ograničenim proračunom ukupnih gubitaka.
• Visoka gustoća: Robusni ventilator omogućuje izravnu vezu između backbone i aktivne opreme eliminirajući korištenje prostora u rack-u.
• Brza implementacija: Tvornički završeni modularni sustav štedi vrijeme instalacije i rekonfiguracije tijekom premještanja, dodavanja i promjena.
• Pouzdanost: 100% ispitano – kombinacija visokokvalitetnih komponenti i kontrole kvalitete proizvodnje jamči proizvod prema najvišim standardima.
Aplikacije
• Infrastruktura podatkovnog centra
• Storage Area Network - Fibre Channel
Tehnički podaci
Izvedba konektora
Kabelska izvedba
Izvedba kabela
Tehnički crteži
Informacije o naručivanju
Podaci o naslijeđenoj narudžbi (Legacy Ordering information)
Primjer
