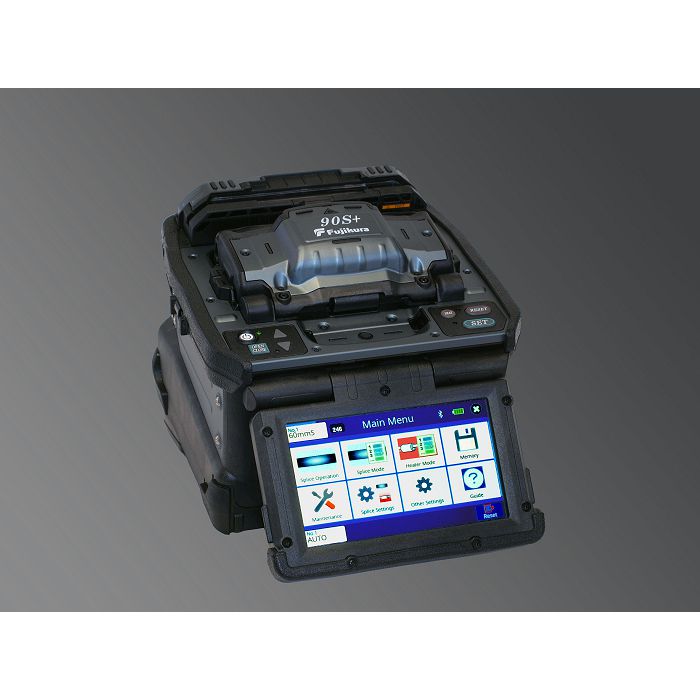

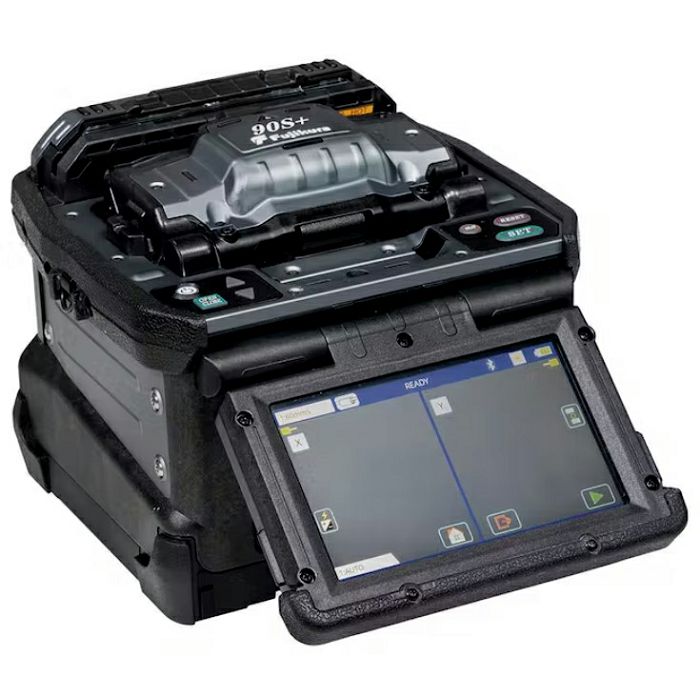

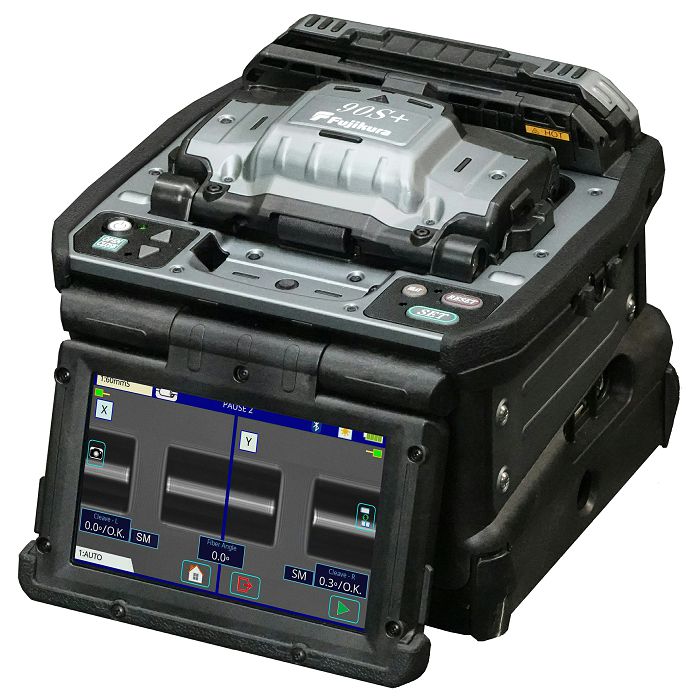

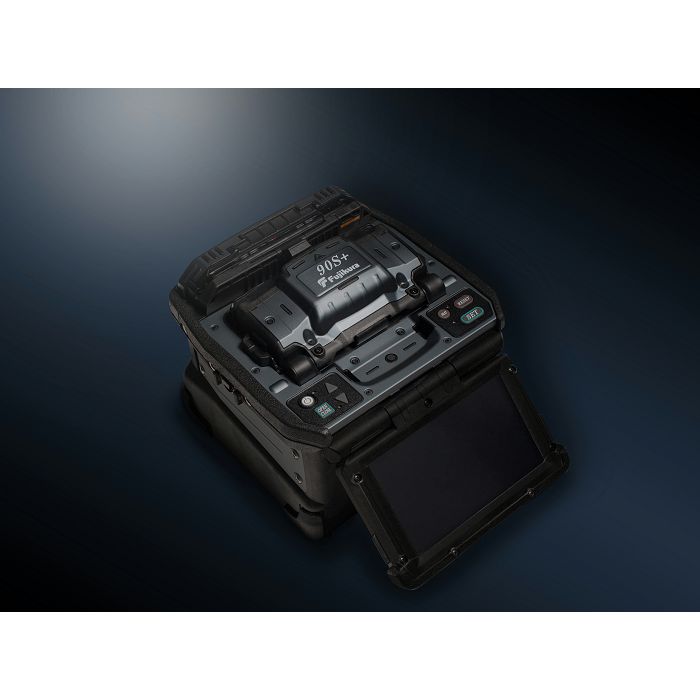

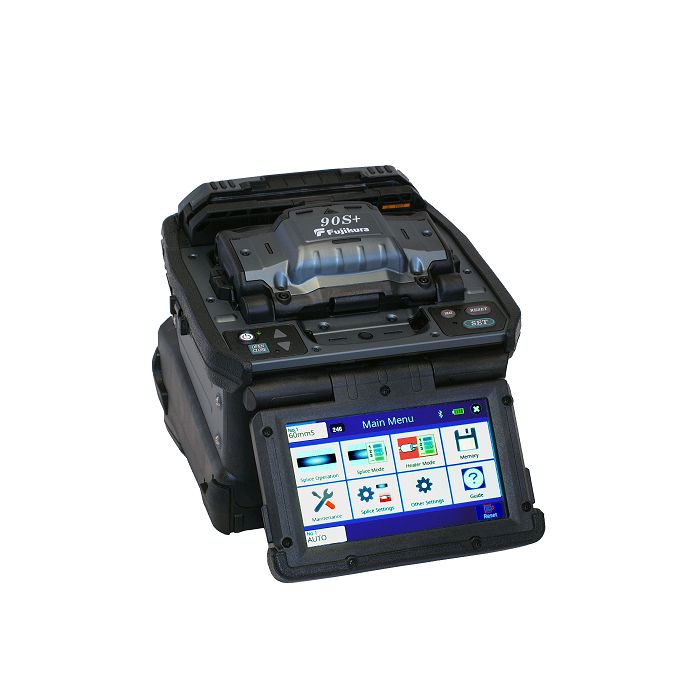

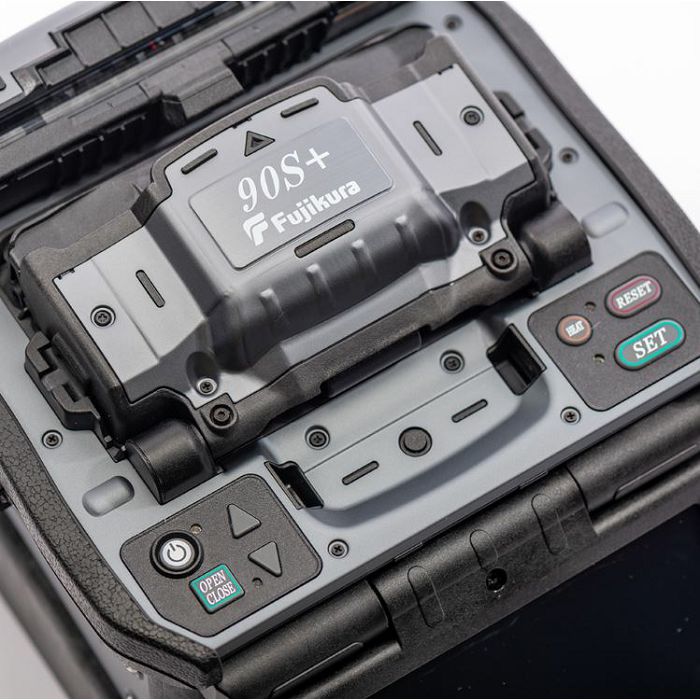

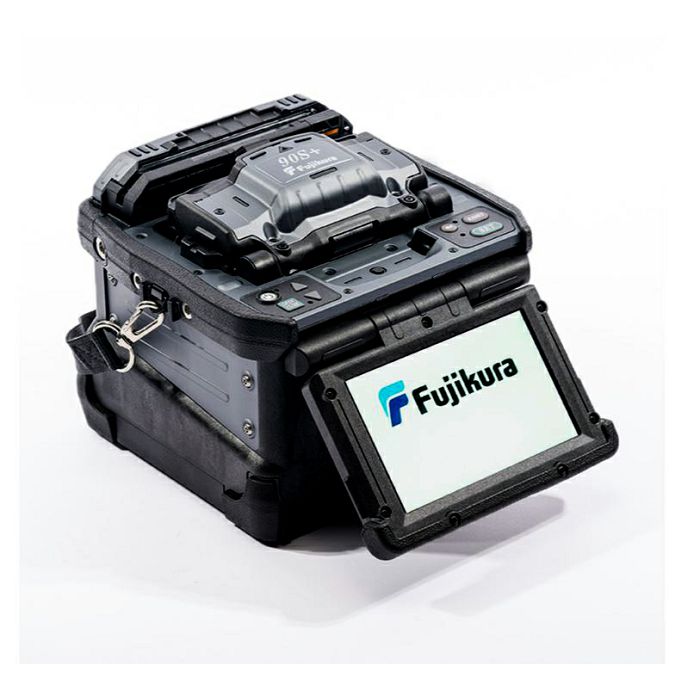

90S+ Fusion Splicer

Splicer 90S+ je spajač koji poravnava i spaja nit prema jezgri (core alignment) te postavlja novi standard na tržištu.
Splicer 90S+ ima puno novih i poboljšanih značajki koje su posebno razvijene s ciljem da omoguće korisniku brži rad s većom preciznošću.

Ukupno vrijeme ciklusa spajanja (spajanje + grijanje) značajno je smanjeno u odnosu na prethodni model (70S +).
To je postignuto kombinacijom poboljšanja reakcijskog vremena automatiziranih vjetrobrana i grijača, novih stezaljki za zadržavanje vlakana i poboljšanih univerzalnih stezaljki.
Redizajnirana unutarnja struktura je prilagođena spajanju s minimalnom potrebom sudjelovanja korisnika.

KARAKTERISTIKE (značajke):
- Tehnologija aktivne kontrole fuzije (AFCT) - kombinira kontrolu fuzije u stvarnom vremenu s analizom krajeva odrezanih niti za optimalnu snaga luka spajanja.
- Tehnologija visoke preciznosti koja je vodeća na tržištu poravnavanja jezgre (core alignment technology) s naprednom tehnologijom obrade slike.
- Poboljšani dizajn vjetrobrana koji smanjuje ukupno vrijeme spajanja te se može isto tako koristiti i na tradicionalni (ručni) način.
- Litij-ionska baterija velikog kapaciteta (do 300 ciklusa).
- Patentirani jednostavni sustav pozicioniranja zaštitnih cjevčica spoja.
- Univerzalna stezaljka za standardne niti od 250 µm, ali i za 900 µm labave niti (loose tube).
- Stezaljke za zadržavanje niti.
- Jedinstvena FUJIKURA tehnologija aktivnog upravljanja sjekačima (Active Blade Management Technology) omogućuje povezivanje do 2 sjekača CT50.


- Potpuno redizajnirani zaštitni kofer i radna polica.
- Elektrode koje se zamjenjuju bez alata.

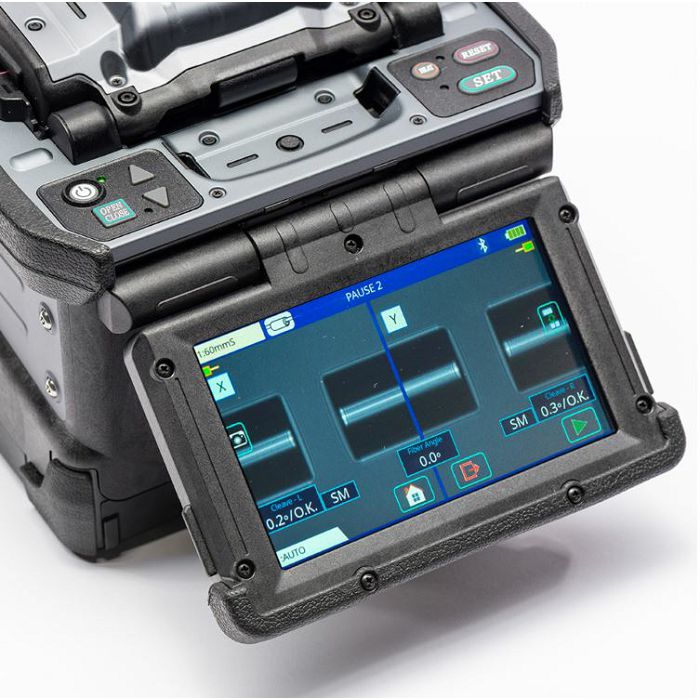

- Ekran osjetljiv na dodir.









ZNAČAJKE

Active Fusion Control Technology



1. Aktivna kontrola fuzijskog spajanja prema stanju odrezane niti
Jedan od glavnih uzroka velikog gubitka spoja je loše naličje odrezane niti.
Splicer 90S+ analizira stanje L i R rezova i izvodi optimalnu kontrolu fuzije.
Ova nova tehnologija značajno smanjuje gubitak spoja i rizik od ponovne instalacije.


2. Aktivna kontrola fuzijskog spajanja u odnosu na osvjetljenje niti
Na fuziju lako utječu promjene u okolišu rada.
Splicer 90S+ koristi kontrolu parametara fuzije u stvarnom vremenu analizirajući intenzitet svjetline vlakna tijekom fuzije. To pridonosi stabilnom, smanjenom gubitku spoja.


3. Aktivna kontrola fuzije diskriminacijom vlakana
Odgovarajući parametri spajanja mogu se razlikovati ovisno o vrsti vlakana.
Splicer 90S+ automatski primjenjuje optimalne parametre spajanja ovisno o vrsti vlakna.


Active Blade Management Technology


1. Aktivna rotacija oštrice pomoću motora
Uređaj za spajanje 41R i sjekač niti CT50 povezani su Bluetooth bežičnom podatkovnom vezom.
Ova mogućnost omogućuje automatsku rotaciju oštrice sjekača kada splicer 90S+ ocijeni da je oštrica istrošena.
Splicer 90S+ može se istovremeno spojiti s dva CT50 sjekača.


2. Aktivno upravljanje životnim vijekom oštrice
Splicer 90S+ fuzijski uređaj za spajanje prikazuje preostali vijek trajanja oštrice i obavještava korisnika kada
je potrebna promjena visine oštrice, promjena položaja ili nova oštrica.


Poboljšana kvaliteta spajanja
Donji grafikoni pokazuju broj rezova na vodoravnoj liniji s učestalošću velikog kuta, lošim oblikom ili neodrezanih niti.
Kada se učestalost velikog kuta rezanja poveća, Active Blade Management Technology može otkriti ovu točku povećanja omjera i automatski rotirati položaj oštrice.
Active Blade Management Technology značajno smanjuje učestalost pojave velikih kutova rezanja,
ali čak i kada se to dogodi, Active Fusion Control Technology može smanjiti velike gubitke pri spajanju preciznom kontrolom fuzije.
Splicer 90S+ može minimizirati pojavu velikih gubitaka pri spajanju i doprinijeti smanjenju rizika od ponovne instalacije korištenjem ove dvije ključne tehnologije zajedno.


Smanjenje vremena rada

1. Automatski vjetrobrani (štitnici od vjetra)
Brže automatizirane značajke uređaja za spajanje 90S+ skraćuju vrijeme instalacije.
S ovim splicerom monter može dovršiti cijeli proces spajanja, od spajanja do zagrijavanja cjevčice bez dodirivanja 90S+.
Samo je potrebno pomaknuti niti. Ovakve automatizirane procese nema niti jedan konkurentski splicer.

2. Smanjenje vremena rada
Oblik stezaljke omotača optimiziran je za zaštitne cjevčice duljine 60 mm.
Duljina od točke spajanja do ruba stezaljke omotača je 30 mm.
Stoga je lako centrirati zaštitnu cjevčicu preko spoja kako biste odredili točku spajanja.

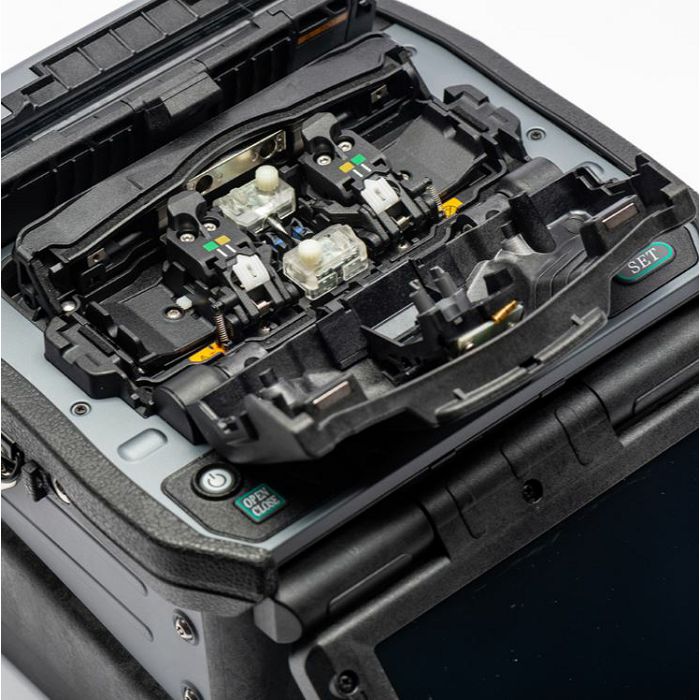

3. Stezaljka za zadržavanje vlakana
Stezaljke za zadržavanje vlakana podržavaju automatizirane operacije.
Kada se stege omotača automatski otvore nakon spajanja, stezaljke za zadržavanje vlakana nježno drže spojeno vlakno kako ne bi izletjelo.
Retencione stezaljke se oslobađaju kada monter podigne vlakno.

4. Smanjenje vremena rada
Ove funkcije omogućuju spliceru 90S+ skraćenje ciklusa spajanja za 50% u odnosu na prethodni model.


User Friendly

1. Zaštitni kovčeg za nošenje
Postoji više načina za korištenje zaštitnog kovčega za nošenje 90S+ splicera.
Splicer 90S+ spreman je za korištenje samo otvaranjem kovčega,
ali je također moguće koristiti 90S+ na poklopcu kovčega ili samo s radnim policom, ovisno o radnom okruženju.


2. Radna polica
Radni polica ima mnogo funkcija.
Za pohranu su dvije ladice, a ladice su dovoljno velike za spremanje alata ili baterija.
Također, radni polica se može podijeliti na dva dijela.
Može konfigurirati tako da optimalno odgovara vašem radnom prostoru.

3. Kompatibilnost s labavim (loose) plaštevima
Stezaljka plašta 90S+ kompatibilna je s labavim plaštevima niti.
Izbočeni dio na stezaljci omotača za labavi plašt jednostavnom promjenom položaja prekidača se izdiže ili spušta.

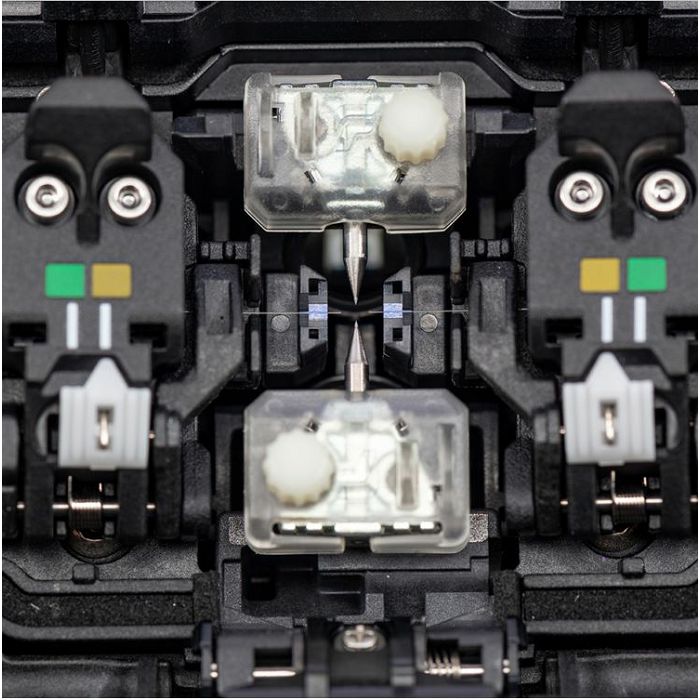

4. Izmjene elektroda bez alata i osvjetljenje
Elektrode za 90S+ dolaze kao "sklop" uključujući pričvrsni vijak.
Vijak možete rotirati ručno bez alata, što omogućuje jednostavnu zamjenu elektrode.

Prozirni poklopci elektroda podržavaju šire osvjetljenje v-utora.
Kako se stezaljka omotača otvara na suprotnoj strani svjetiljke za osvjetljenje,
područje stezaljke plašta osvjetljava se bez sjene.
