CABLEJET sustav sa sondom (30-120m)
Polykat® profil od stakloplastike promjer 7,4 mm s integriranim bakrenim žicama za lociranje točaka zastoja ili prekida u kabelskoj kanalizaciji
Popravak i obnavljanje cijevi i kabela pod zemljom može biti skup i dugotrajan postupak.
Svaka tvrtka koja izvodi instalacije podzemnih kabela mora osigurati da se kabelska kanalizacijska rupa može brzo i sigurno identificirati.
Pronalaženje nevodljivih cijevi znatno je pojednostavljeno i često po prvi put izvedivo korištenjem CABLEJET sustava sa sondom.
Sonda je pričvršćena na sajlu na početku šipke od stakloplastike koja se lako može locirati zahvaljujući posebno jakom magnetskom polju.
Lokacija zastoja ili prekida se koristi u cjevovodnim sustavima kao što su začepljenja, udubljenja cijevi itd.
Odašiljač je spojen na priključnu kutiju preko dva kabela. Lokacija rute koristi se za praćenje cijelog toka cijevi.
Prijenos se odvija cijelom dužinom stakloplastike.
Ova verzija ima prednost u usporedbi s jednostavnim „pig transmitter-ima“ jer je za lociranje posla potrebna samo jedna osoba i isključen je gubitak signala.
Kod ovog KATIMEX® sustava za lociranje može se koristiti svaka standardna odašiljačka i prijamna oprema koja radi u kHz rasponu.
Odašiljač je spojen na opremu preko priključne kutije pomoću banana utičnica ili terminala.
Na dubine lociranja i razine točnosti prvenstveno utječu tehnički podaci specifične opreme za lokaciju ili traženje kabela.
(snaga odašiljanja, osjetljivost prijemnika) i lokalne okolnosti (strukture i priroda tla/zidova, smetnje drugih izvora energije izvori itd.).

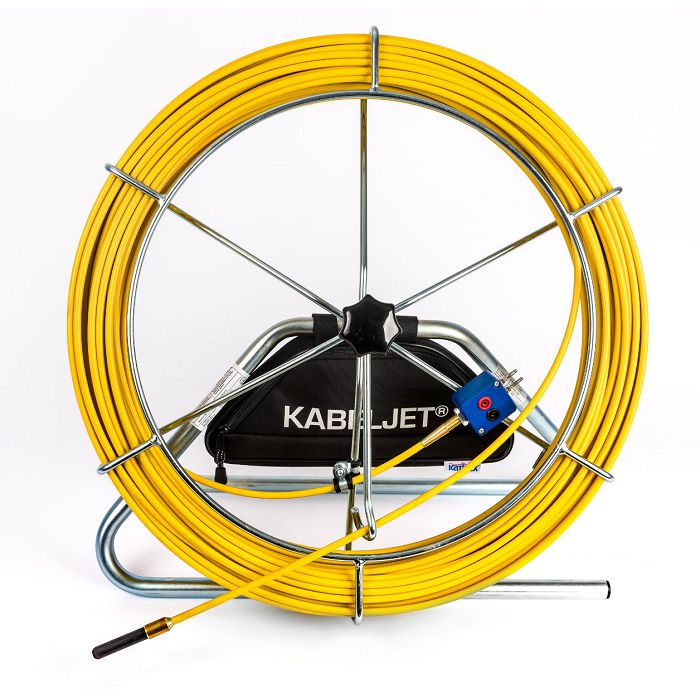

Cablejet sustav sadrži profil od stakloplastike Polykat s integriranim bakrenim žicama, sondu za određivanje krajnje točke,
priključnu kutiju s utičnicom i iglicama za dva priključka i okvir od pocinčanog čelika s aluminijskim kolutom promjer 600 mm.
KARAKTERISTIKE
• NEMA GUBITKA SIGNALA - česta pogreška kod odašiljača na baterije
• pogodan za lociranje mjesta i rute
• Rukovanje 1-osobom
• Kompaktni čelični okviri s Polykat® profilom od stakloplastike
Informacije o Proizvodu:
• Promjer sajle: 7,4 mm
• Duljina: 30/60/90/120 m
• Težina: 7,5/9,6/11,7/13,8 kg
• Ispitana čvrstoća spoja sajle/čahure: 7,5 kN
