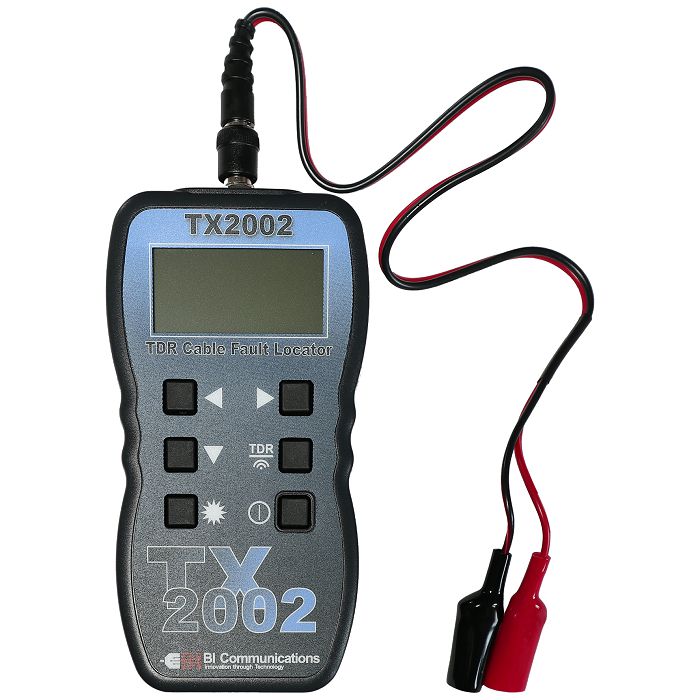

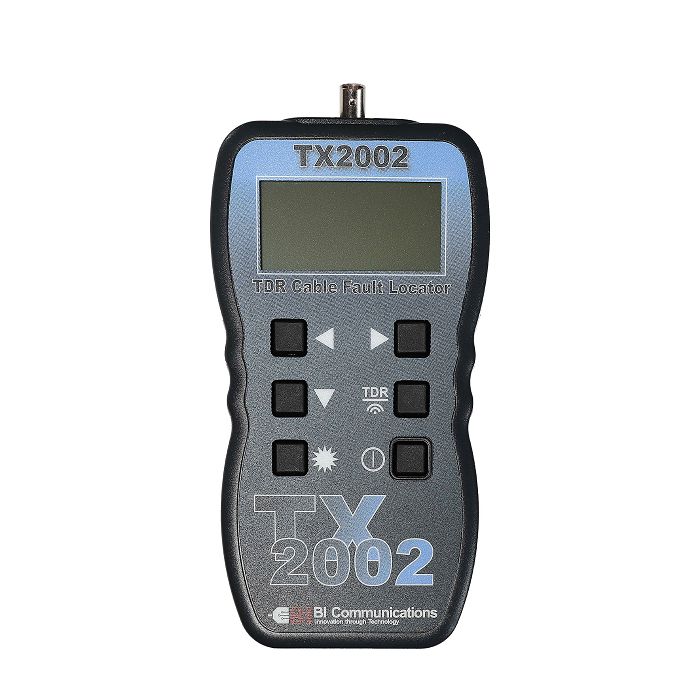

TX2002 TDR locator grešaka u kabelu
TX2002 je profesionalni reflektometar dizajniran za otkrivanje i lociranje kvarova na bakrenim komunikacijskim kabelima do udaljenosti od 3500 m.
Napredne tehnike obrade signala omogućuju TX2002 TDR-u pronalaženje prekida, kratkih spojeva, spojnica, ulaska vode i drugih neusklađenosti impedancije.
Ugrađeni oscilator generira ton za traženje i identifikaciju parica.
Odabir podudaranja impedancije kabela zajedno s promjenjivim faktorom brzine, omogućuje korištenje TX2002 za testiranje svih komunikacijskih kabela,
uključujući parice i koaksijalne kabele, s grafičkim rezultatima i udaljenostima kvarova prikazanih na matričnom LCD-u od 64 x 128 točaka.
LCD ima ultra elektroluminiscentno pozadinsko osvjetljenje koje osigurava dobru vidljivost u svim uvjetima osvjetljenja.

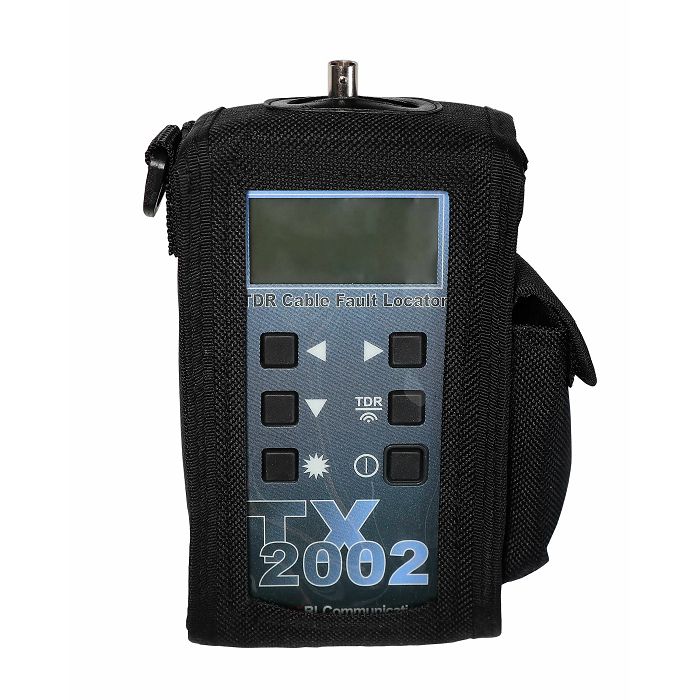

TDR je smješten je u čvrstu, robusnu zaštitnu ABS plastičnu torbicu u skladu s IP54 regulativom, a u kompletu su i ispitni kabeli.
TX2002 je dizajniran i proizveden prema međunarodnim standardima za kvalitetu, sigurnost i pouzdanost.
• Profesionalni grafički TDR s najpovoljnijom cijenom
• Robusni ručni uređaj težine 350g
• 5 dometa mjerenja do 3500 m
• Impedancija za odabir 50, 75 i 100 Ohm-a !!
• Ugrađen generator tonova za traženje i identifikaciju parica
• Pogodno za testiranje svih komunikacijskih kabela
• Otpornost na vodu i prašinu prema IP54 standardu

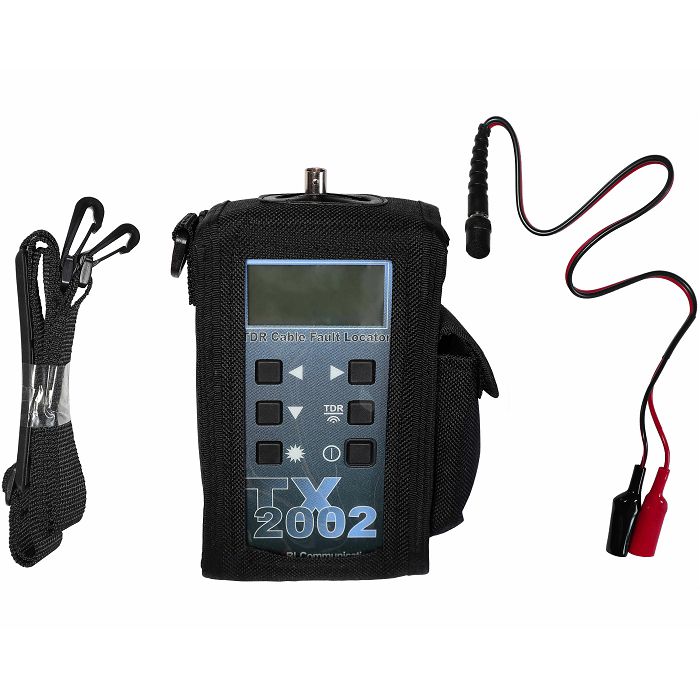

• U kompletu s futrolom i remenom te ispitnim kabelima
SPECIFIKACIJA
Rasponi dometa: @ Vp = 70% 220, 440, 870, 1750 i 3500 m
Napajanje: 6v 4 x AA stanice
Odabir dometa: Automatska kontrola dometa
Isključivanje: nakon 3 minute nekorištenja
Točnost i razlučivost: približno 1% raspona
Radna temperatura: 0 do 40 °C
Osjetljivost: min. povratak od 3 piksela na 2 km
Temperatura skladištenja: -20 do 70 °C
Faktor brzine: prilagodljiv od 1% do 99%
Dimenzije: 165 x 90 x 37mm
Izlazni impuls: 5v p-p u otvorenom krugu
Težina: 350g
Izlazna impedancija koja se može odabrati: 50, 75 i 100 Ohm-a
Sigurnost: IEC61010-1 EN60950
Izlazna širina impulsa: 25ns min. 1,6us maks.
EMC BS / EN61326-1
Brzina skeniranja: 6,7 skeniranja u sekundi
Sukladnost CE s direktivama EU
Generator tonova koji oscilira: 810 - 1110Hz
Otpornost na vodu / prašinu: IP54
